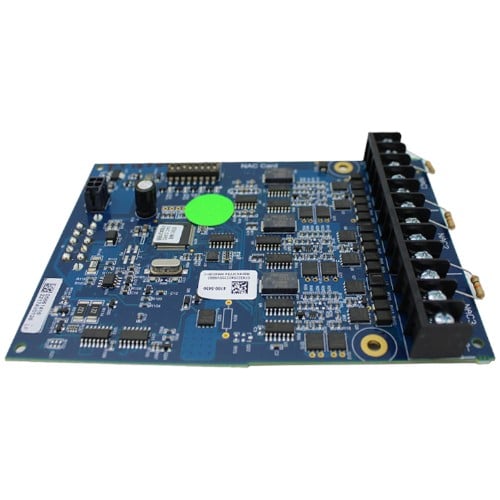

Módulo de 4 NAC. Simplex

💡 Recomendación del Experto

Es el módulo de 4 circuitos NAC (Notification Appliance Circuits) del panel 4100ES —el componente que alimenta y comanda los aparatos de notificación convencionales. Contexto: cuando el panel decide que hay una alarma, algo tiene que activar las sirenas y los estrobos; en la arquitectura convencional, eso lo hacen los circuitos NAC: pares de cables que llevan la energía a los aparatos conectados a ellos y se energizan al declararse la alarma. Este módulo provee cuatro circuitos independientes —lo que permite segmentar la notificación por zonas (piso 1, piso 2, ala norte, ala sur) y activarlas de forma selectiva según la lógica programada (por ejemplo, evacuación por fases en un edificio de gran altura). Cada circuito es supervisado: el panel monitorea permanentemente la integridad del cableado y reporta como falla cualquier corte o problema —cumpliendo el principio normativo de que un sistema debe saber que puede notificar antes de necesitarlo. Aquí es donde se conecta la línea de notificación convencional 4906 que hemos fichado —y que, como vimos, es la de mayor volumen de SEKUNET (sirena/estrobo de pared 4906-9127 con 772 unidades, estrobo de pared 4906-9101 con 421). La distinción clave frente a la tarjeta IDNAC (4100-5451, st5): el NAC convencional energiza un circuito completo (todos los aparatos de ese circuito actúan igual, sin identificación individual); el IDNAC maneja los aparatos direccionables TrueAlert ES —cada aparato con su dirección, auto-test y control individual. Ambos coexisten en el 4100ES según lo que use el proyecto. Consideraciones para cotizar: (1) el número de módulos NAC se dimensiona por diseño —según la cantidad de aparatos, su consumo y la segmentación por zonas; (2) la carga de los circuitos debe calcularse junto con las fuentes (ES-PS 4100-5401 / ES-XPS 4100-5402) y, si hay caída de tensión, con fuentes remotas (4009-9201); (3) NAC convencional (este) vs IDNAC (5451) —coherente con la línea de aparatos que use el proyecto: 4906 convencional (el volumen de SEKUNET) o TrueAlert ES direccionable; (4) con stock 31 —alto—, es coherente con el volumen de notificación convencional del catálogo. Es el módulo que enciende las sirenas y estrobos —la capacidad de notificación convencional del panel, segmentada y supervisada.

CARACTERÍSTICAS DESTACADAS

✔ Módulo de 4 circuitos de notificación (NAC) para 4100ES

✔ Alimenta y controla sirenas, estrobos y campanas

✔ 4 circuitos independientes (segmentación por zonas)

✔ Permite activación selectiva (evacuación por fases)

✔ Circuitos supervisados (el panel reporta cortes y fallas)

✔ Compatible con la línea de notificación convencional 4906

✔ Coexiste con las tarjetas IDNAC (aparatos direccionables)

✔ Se dimensiona junto con las fuentes del sistema

✔ Buena disponibilidad

✔ Cumple NFPA 72 · UL

BENEFICIOS CLAVE

Activa la notificación del edificio

Es el módulo que energiza sirenas y estrobos cuando el panel declara la alarma —el componente que convierte la detección en el aviso que evacúa a las personas.

Notificación segmentada por zonas

Sus cuatro circuitos independientes permiten dividir la notificación por pisos o alas y activarlas de forma selectiva según la lógica programada —la base de la evacuación por fases que exige la norma en edificios de gran altura.

Supervisión permanente del cableado

Cada circuito es supervisado: el panel detecta cortes y fallas y los reporta —garantizando que el sistema sepa que puede notificar antes de necesitarlo, en vez de descubrir la falla durante el incendio.

Aprovecha la línea de aparatos convencional

Conecta directamente con la notificación convencional (4906) —la línea de mayor disponibilidad y rotación—, permitiendo diseñar sistemas robustos con los aparatos que están en stock.

APLICACIONES RECOMENDADAS

• Notificación convencional en sistemas 4100ES
• Edificios con segmentación de notificación por zonas
• Sistemas con evacuación por fases (gran altura)
• Proyectos con aparatos de notificación convencionales (línea 4906)
• Ampliación de la capacidad de notificación de un sistema

ESPECIFICACIONES TÉCNICAS
