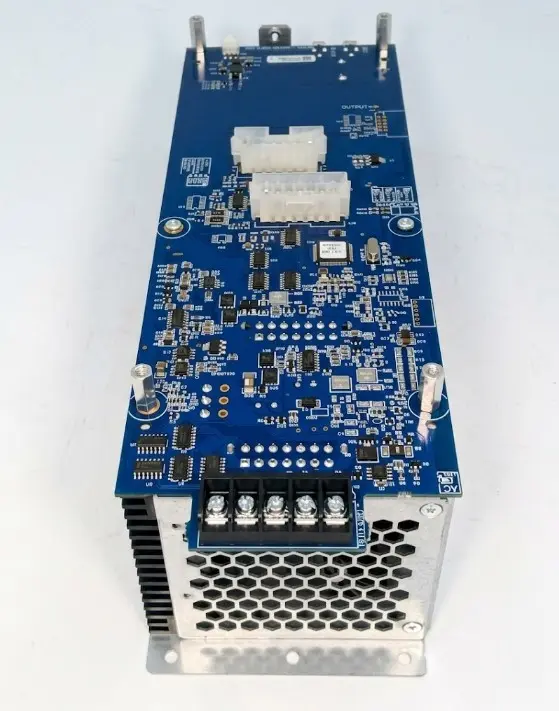

Fuente de Poder ES-XPS. (Power Supply Module) Panel 4100ES, Simplex

💡 Recomendación del Experto

Es la fuente de poder de expansión ES-XPS (Expansion Power Supply) del panel de incendios 4100ES —el complemento de la fuente principal ES-PS (4100-5401). Su razón de existir es un límite físico del diseño: toda fuente entrega una potencia finita, y en un sistema de incendios la carga eléctrica crece rápido —cada detector consume, cada sirena/estrobo consume bastante (sobre todo en alarma), cada amplificador de voceo consume, más las tarjetas, los módulos y la carga de baterías. En un edificio grande con cientos de aparatos de notificación y voceo extenso, la fuente principal se queda corta. La solución no es una fuente más grande, sino agregar fuentes de expansión (ES-XPS) —esta— distribuyendo la carga: cada ES-XPS aporta potencia adicional y sus propios circuitos de notificación (NAC), alimentando a los aparatos de su sector. Esto es lo que hace al 4100ES eléctricamente escalable: el sistema crece agregando fuentes según el cálculo de carga del proyecto. Detalle técnico: las fuentes de la familia (XPS/SPS/RPS) están clasificadas en el orden de 9A para dispositivos de aplicación especial, 3A por NAC, y 5A para alimentación regulada de 24VDC. Consideraciones críticas para cotizar: (1) el número de fuentes es un CÁLCULO DE INGENIERÍA —se suma la corriente de supervisión y la de alarma de todos los dispositivos, módulos y aparatos del sistema, y se determina cuántas fuentes se requieren; subdimensionar la potencia es un error de diseño grave (el sistema puede no activar toda la notificación en alarma —justo cuando importa); (2) se instala junto a la fuente principal ES-PS (4100-5401), en la bahía correspondiente, con su módulo de ventilador (4100-5131); (3) cada set de baterías requiere su fuente con cargador —el respaldo también se dimensiona; (4) aporta NACs propios —parte de la capacidad de notificación del sistema (complementa los módulos de 4 NAC 4100-5450 y las tarjetas IDNAC 4100-5451); (5) con stock 7, hay disponibilidad. Es la fuente que amplía la potencia del sistema —lo que permite alimentar toda la notificación de un edificio grande.

CARACTERÍSTICAS DESTACADAS

✔ Fuente de poder de expansión ES-XPS para panel 4100ES

✔ Amplía la potencia disponible del sistema

✔ Alimenta más aparatos de notificación y dispositivos

✔ Incluye circuitos de notificación (NAC) integrados

✔ Distribuye la carga eléctrica del sistema

✔ Permite escalar la capacidad en edificios grandes

✔ Clasificación: 9A aplicación especial · 3A por NAC · 5A regulados 24VDC

✔ Se instala con módulo de ventilador (4100-5131)

✔ Complementa la fuente principal ES-PS (4100-5401)

✔ Cumple NFPA 72 · UL

BENEFICIOS CLAVE

Potencia para toda la notificación

La fuente de expansión aporta la energía adicional que requieren los cientos de sirenas, estrobos y parlantes de un edificio grande —asegurando que toda la notificación se active en alarma, que es exactamente cuando la demanda eléctrica es máxima.

Escalabilidad eléctrica del sistema

Al permitir agregar fuentes según la carga, el sistema crece con el proyecto sin necesidad de rediseñar la arquitectura —la base de la escalabilidad del 4100ES junto con las bahías y las tarjetas.

Distribución de la carga

Repartir la potencia entre varias fuentes mejora la eficiencia y la confiabilidad frente a concentrar todo en una sola —y permite ubicar la potencia cerca de los circuitos que la consumen.

Notificación integrada

Sus NACs propios aportan capacidad de notificación además de potencia, aprovechando la fuente para alimentar y controlar directamente los aparatos de su sector.

APLICACIONES RECOMENDADAS

• Ampliación de potencia en sistemas 4100ES
• Edificios grandes con mucha notificación (torres, hospitales, centros comerciales)
• Sistemas con voceo extenso (amplificadores de alto consumo)
• Proyectos donde el cálculo de carga excede la fuente principal
• Expansión de un sistema existente

ESPECIFICACIONES TÉCNICAS
