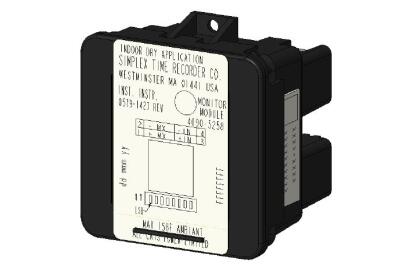

Módulo de monitoreo, "Foundation". Simplex

💡 Recomendación del Experto

Es el módulo de monitoreo (IAM) de la línea Foundation —la pieza que integra al lazo direccionable todo lo que no es un detector. El concepto: un sistema de incendios no solo vigila detectores de humo y calor; también debe monitorear contactos secos repartidos por el edificio: interruptores de flujo de agua de los sprinklers (avisan que el agua está corriendo = hay fuego), válvulas de cierre (tamper: si alguien cierra la válvula del sprinkler, el edificio queda sin protección de agua y nadie lo sabría), estaciones manuales convencionales, supervisión de bombas y equipos. Cada uno es un contacto que abre o cierra —y alguien tiene que llevarlo al panel e identificarlo. Eso hace este módulo: se instala junto al punto a vigilar, se conecta al lazo MX (que le da datos y energía, sin fuente aparte) y le asigna una dirección individual —de modo que el panel no reporta "algo en la zona 3", sino "flujo de agua, sprinkler, bodega". Y es supervisado: vigila el cableado hasta la resistencia de fin de línea y reporta cortes como falla —cumpliendo el principio normativo de que todo lo crítico debe estar supervisado (la peor situación posible: un flujo de sprinkler que nunca reporta porque el cable se cortó hace meses). Punto crítico de compatibilidad: es de la línea Foundation (lazo MX) —no se mezcla con la línea profesional IDNet, que usa el 4090-9001 (st649). Es el patrón fijo de Simplex: cada línea tiene su propio juego de módulos. Dónde encaja comercialmente: la Foundation es la gama de valor —paneles 2050FS (50 pts) y 2250FS (250 pts) para comercios, clínicas, oficinas pequeñas y escuelas que quieren detección direccionable con presupuesto ajustado; este módulo es el que hace que los sprinklers, las válvulas y las estaciones de ese edificio entren al sistema con identificación exacta. Consideraciones para cotizar: (1) verificá la línea del panel: Foundation (2050FS/2250FS, lazo MX) para este; IDNet (4007ES/4010ES/4100ES) para el 4090-9001; (2) se cotiza uno por punto a monitorear; (3) el juego completo de módulos Foundation: monitoreo (este, st32) · relé (5259, st69) · ZAM de zona (5260, st53) · aislador (5206, st56); (4) con stock 32, hay disponibilidad. Es el módulo que le da dirección propia a cada contacto —flujos, válvulas y estaciones como puntos identificables, en la gama de valor.

CARACTERÍSTICAS DESTACADAS

✔ Módulo de monitoreo direccionable (línea Foundation)

✔ Vigila contactos secos con dirección individual

✔ El panel identifica el punto exacto que se activó

✔ Supervisado (vigila el cableado hasta la resistencia de fin de línea)

✔ Reporta cortes de cableado como falla

✔ Datos y energía por el lazo MX (sin fuente aparte)

✔ Para flujos de sprinkler, válvulas (tamper), estaciones y equipos

✔ Direccionamiento en la gama de valor

✔ Para paneles Foundation (2050FS / 2250FS)

✔ No compatible con la línea profesional IDNet

✔ Cumple NFPA 72 · UL

BENEFICIOS CLAVE

El panel sabe exactamente qué pasó y dónde

La dirección individual hace que el panel reporte "flujo de agua, sprinkler, bodega" en vez de "algo en la zona 3" —dirigiendo la respuesta al punto exacto y ahorrando el tiempo crítico que se pierde buscando el origen del evento.

Supervisión real del cableado

Al vigilar el cableado hasta la resistencia de fin de línea y reportar cortes como falla, garantiza que el sistema sepa que el punto está funcional —evitando la peor situación: un flujo de sprinkler que nunca va a reportar porque el cable se cortó hace meses.

Integra los sprinklers al sistema

Permite que el flujo de agua y el tamper de las válvulas entren al panel como puntos identificados —incluyendo la condición crítica de una válvula cerrada, que dejaría al edificio sin protección de agua sin que nadie lo advierta.

Instalación simple y económica

Recibe datos y energía por el mismo par del lazo (sin fuente aparte) —dando libertad de ubicación con mínimo cableado, en la gama de valor de Simplex.

APLICACIONES RECOMENDADAS

• Monitoreo de flujos de agua y tampers de sprinklers en sistemas Foundation
• Estaciones manuales convencionales y detectores convencionales
• Supervisión de válvulas, bombas y equipos
• Comercios, clínicas, oficinas pequeñas y escuelas
• Sistemas con paneles 2050FS / 2250FS

ESPECIFICACIONES TÉCNICAS
