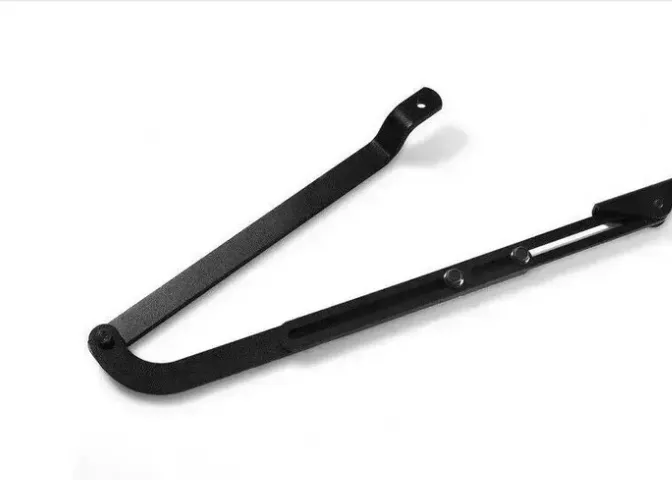

Brazo movimiento articulado. PMSBA. (SPRINT)

💡 Recomendación del Experto

Empecemos por el error que más instalaciones arruina y que no tiene nada que ver con el brazo: el cierrapuertas mecánico existente debe retirarse o anularse por completo antes de montar el automatismo. Si se deja instalado, el operador trabaja contra el resorte del cierrapuertas durante todo el ciclo, la función de limitación de fuerza interpreta esa resistencia como un obstáculo y la puerta empieza a comportarse de forma errática —se detiene, se devuelve, no cierra—; el instalador revisa la programación durante horas y el problema está en una pieza que nadie quitó. Segundo, la geometría: la línea SPRINT maneja tres brazos distintos —articulado para puertas que abren hacia afuera, deslizante para las que abren hacia adentro, y de tres secciones para apertura hacia adentro con el automatismo visto de lado—, así que verificá el sentido de apertura en sitio y respecto al lado donde se va a montar el operador, no en el plano. Tercero, respetá los límites: 110 kg y 1.2 m son puerta interior; una hoja exterior, pesada o de alto tránsito corresponde a la línea superior, y forzar el SPRINT ahí produce un equipo que cumple en la entrega y falla a los meses. Sobre la puesta en marcha, los trimmers y DIP switches afectan directamente la función de limitación de fuerza y deben ajustarse según la instrucción del fabricante y el diagrama de peso: la velocidad de operación mal configurada convierte la puerta en un riesgo real de impacto, y la velocidad de cierre es dos tercios de la de apertura, dato que hay que considerar al fijar el tiempo de permanencia abierta. Por último, un síntoma frecuente que tiene solución conocida: con la puerta cerrada, el motor mantiene un empuje de cierre permanente; si el cliente reclama que la hoja se siente dura al abrirla a mano o que el cerrojo trabaja forzado, esa función se desactiva con la tarjeta de configuración de la línea. Y antes de fijar nada, comprobá que la puerta abra y cierre a mano sin roce: el automatismo no corrige una puerta mal colgada, solo hace visible el problema.

Características Destacadas

✔ Brazo de movimiento articulado para automatismos SPRINT

✔ Aplicación de empuje — puertas que abren hacia afuera desde el lado del automatismo

✔ Para puertas interiores de hasta 110 kg

✔ Ancho de hoja de hasta 1.2 m

✔ Compatible con modos PUSH & GO y LOW ENERGY del automatismo

✔ Compatible con tope de apertura de brazo

✔ Compatible con kit de baterías y tarjeta de configuración de la línea

✔ Compatible con automatismo en versión 24 Vcd o 230 Vca

✔ Se cotiza por separado del automatismo

Beneficios Principales

Automatiza la puerta sin cambiar la hoja ni el marco

Convierte una puerta batiente existente en un acceso automático conservando la carpintería. Para el cliente es accesibilidad sin obra; para el integrador, un proyecto que se ejecuta en un día y no depende de otro gremio.

Modo LOW ENERGY: seguridad sin sensores adicionales

El automatismo limita fuerza y velocidad de forma que la puerta resulta segura sin necesidad de una cortina de sensores. Es lo que permite cotizar un acceso automático a precio razonable en una oficina o un consultorio, en lugar de una instalación de gama alta que el cliente no va a aprobar.

PUSH & GO para el flujo natural del usuario

Un leve empuje inicia el ciclo automático. La puerta se comporta como una puerta normal para quien puede abrirla y como automática para quien no, sin botón que buscar. Reduce la queja típica de accesos automáticos en oficinas: gente parada esperando frente a una hoja que no se movió.

Formato discreto para espacios donde el acabado importa

La línea está pensada para oficinas profesionales, comercios, hoteles y ambientes residenciales de calidad, con cuerpo neutro y acabados de aluminio. Es la opción que un arquitecto acepta sin pedir que se oculte, a diferencia de un operador industrial.

Aplicaciones Recomendadas

• Puertas interiores de oficinas, consultorios y estudios profesionales
• Comercios, hoteles y espacios de atención al público
• Accesos accesibles en edificios de uso residencial y corporativo
• Puertas de circulación interna con hoja de hasta 110 kg
• Instalaciones donde el acabado visible es un requisito del proyecto
• Automatización de puertas batientes existentes sin obra civil

Especificaciones Técnicas Principales
